日期：2024-11-08 瀏覽數：16
四川飛球DN1200大口徑全焊球閥整裝待發
? ? ? ?本網訊（彭奇報道）一排大口徑全焊球閥，高矮不一錯落有致，俯仰成趣，結構之美。在四川飛球（集團）有限責任公司（以下簡稱四川飛球）的生產車間里，它們就這樣佇立著——有埋地的也有不埋地，有氣液聯動的還有電動的，其共同點是巨大而沉重。一個的重量就能高達20余噸，站在一旁的生產工人居然顯得格外渺小。這批全焊球閥口徑達到了驚人的1米2，是國家石油天然氣管網集團建設項目龍口南山LNG接收站配套外輸管道工程二期項目急需的設備。這個凝聚著飛球人心血的杰作從研制到出廠足足經歷120多個日日夜夜，現在正在進行最后的調試檢測，準備發往項目現場。
DN1200全焊球閥整裝待發
2024年6月，對于接到這個訂單的飛球人來說，滿懷喜悅且充滿挑戰。喜的是公司又接一大單、又增加一大業績，表明四川飛球在長輸管線市場仍占據了一席之地。但是，如此巨大而沉重的球閥如何能保質保量的完成生產，并且按時交付，公司將面臨攻克工藝、加工、焊接、裝配等方面的難關，對四川飛球來說是又一次的巨大挑戰。
從接單伊始，四川飛球輪值總經理姚兵就從技術部門、生產部門、質管部門等抽調了骨干人員成立了項目專項小組，對生產排產做了周密的計劃，要求加工過程中的質量檢測必須做到一絲不茍，并日以繼夜的帶領技術團隊攻克生產過程中遇到的種種困難。

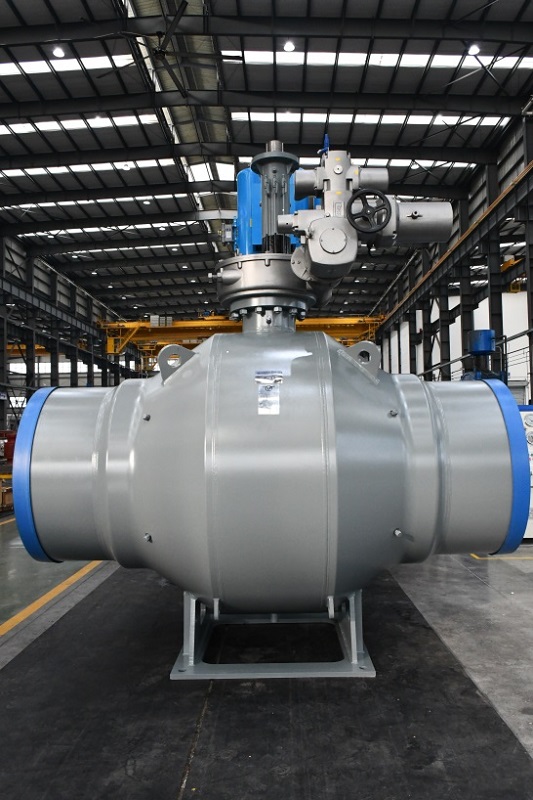

電動球閥
回憶生產過程，“如此大尺寸零件，在材料上，要能承受高壓力、高溫度和腐蝕性介質，需要選用高性能的材料，但同時還得考慮成本和可加工性。在加工精度上，控制難度成幾何倍增加，在加工過程中需要打起十二分精神，全神貫注的操作，一旦失誤就是“差之毫厘，謬之千里”，影響到后續球閥的裝配精度和性能”。精加工車間副主任吳林說。

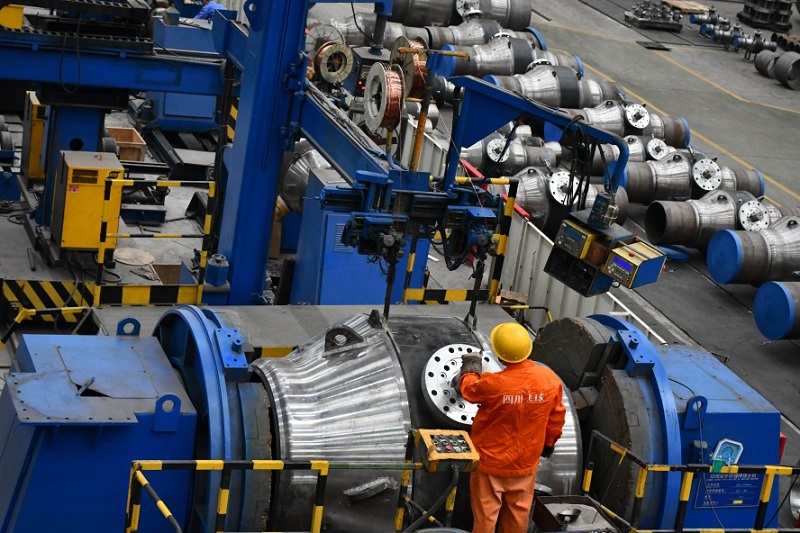

球閥焊接中
回憶攻克工藝難關，“焊接工藝上，一是這次球閥的焊縫厚度較厚，要確保焊縫的質量和強度，避免在高溫、高壓等惡劣工況下出現焊縫開裂，二個是球閥的焊縫長度較長，焊接過程中的熱變形控制難度大，因此在焊接的時候，焊接材料?的選擇、焊接工藝參數的控制、焊接環境?控制、適當?shù)暮鬅崽幚?、反復的檢查和測試都進行了嚴格的把控?！毖b配車間詹乾勇說到。
該批大口徑球閥將會用于油氣長途輸送的控制截斷，因此采用整體式全焊接固定球結構，球體固定方式為支撐板結構，實現閥桿純扭矩操作，球體與支撐板接觸部位安裝有滑動軸承和止推軸承，操作力矩小。這種結構的球體是固定的，承壓后不會產生位移，密封設計為兩個密封圈并提供足夠的預緊力保證，密封幅為具備雙活塞效應的雙重密封閥座結構設計，自動泄壓功能，雙切斷和排放，保證進口端和出口端的密封，同時每一側都能承受設計壓力要求的全壓差，密封性能更可靠，這就為油氣輸送過程中的高壓提供了必要的保障。眾所周知，油氣需要杜絕一切可能引發爆燃的源頭，因此采用了防火結構、防靜電結構和閥桿純扭矩防飛出結構的設計，這就在防火防爆方面大大提高了安全性。
